Vacuümkleppen

Geavanceerde structuur, uitstekende prestaties, gebruiksvriendelijk, hoge betrouwbaarheid en duurzaamheid

Vacuümkleppen Fabrikanten

Ontwikkeling Vacuum Equipment Co., Ltd. is opgericht in 2000 en is gespecialiseerd in de fabricage en het ontwerp van diverse vacuümpompen en vacuümsystemen. hebben ook tal van patenten en erecertificaten verkregen van onze overheid, die onze leidende positie op het gebied van technologie garanderen. Zoals een China Vacuümkleppen Fabrikanten en Vacuümkleppen leveranciers, De producten kunnen worden ontwikkeld en vervaardigd volgens tekeningen of monsters die door klanten worden verstrekt. We hebben een verscheidenheid aan grootschalige CNC-machines en -apparatuur, evenals professionele operators om ervoor te zorgen dat elk product rigoureuze productieprocessen kan doorstaan ​​en de oorspronkelijke ontwerpintentie nauwkeurig kan voltooien. Onze Vacuümkleppen worden veel gebruikt in de elektronica, elektriciteit, metallurgie, coating, keramiek, farmaceutische industrie, chemische industrie, papierfabricage, vacuümwarmtebehandeling, vriesdrogen, energie-industrie, lucht- en ruimtevaart en andere gebieden.
Vacuümkleppen

Vacuümkleppen

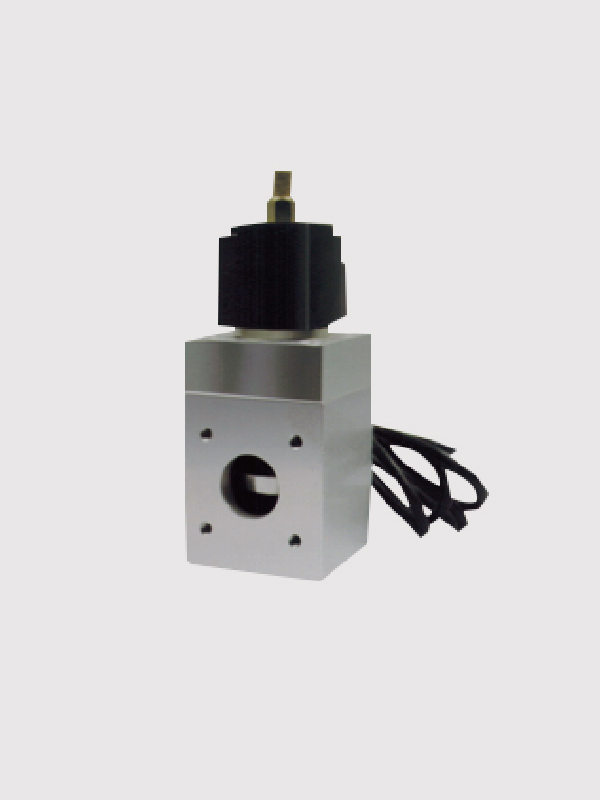

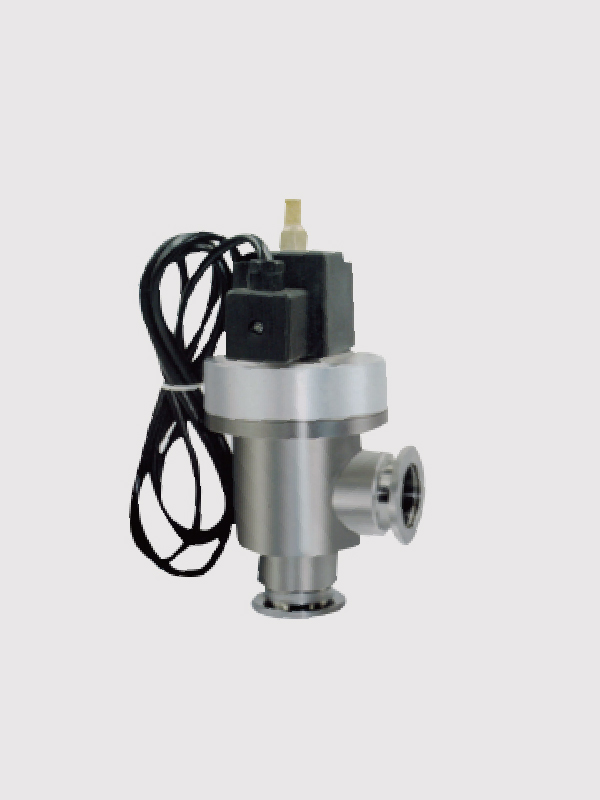

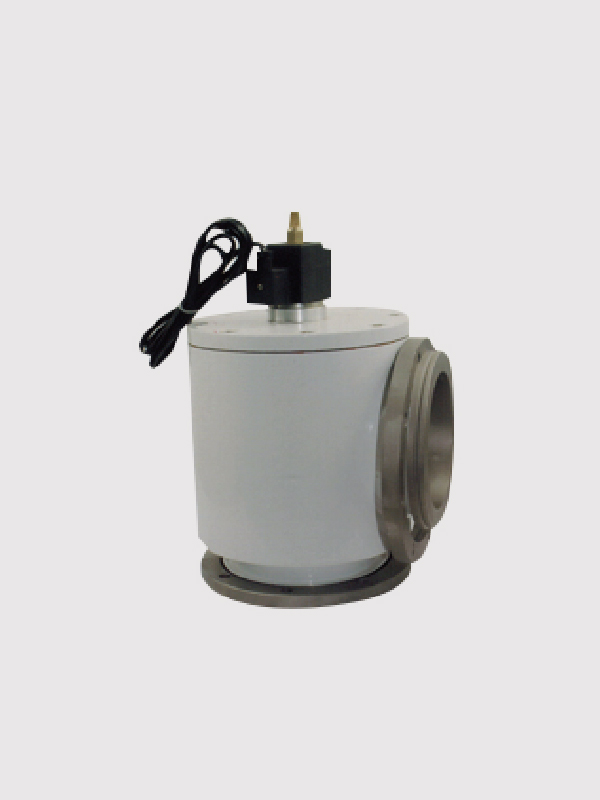

DYC-JQ serie hoekdoorlaat elektromagnetisch vacuüm differentiële druk type met opblaasventiel

DYC-JQ-serie hoekdoorlaat elektromagnetische vacuüm differentiële druk met opblaasventiel is een nieuw type vacuümklep geïnstalleerd op de luchtinlaat van een mechanische vacuümpomp. Het werkingsprincipe is dat de mechanische pomp en klep op hetzelfde circuit zijn aangesloten. Wanneer de vacuümpomp moet werken Wanneer de werking wordt gestopt of de stroom plotseling wordt onderbroken, gebruikt de klep het drukverschil tussen atmosfeer en vacuüm om de zuiger te duwen om de klep automatisch te sluiten, de verbinding tussen de pomp en het vacuüm af te snijden systeem, handhaaf de vacuümgraad van het vacuümsysteem en versterk de lucht naar de vacuümpomp om te voorkomen dat de vacuümpompolie terugkeert naar vacuüm. Het systeem is bevorderlijk voor het herstarten van de vacuümpomp. Wanneer de vacuümpomp opnieuw start, gebruikt de klep de veer om de zuiger open te duwen om de klep te openen.
Het toepasselijke werkmedium is lucht en niet-corrosief gas.

Belangrijkste technische prestaties

Toepassingsgebied

10 4 vader ~ 10 -3 vader

Lekkage van de klep <10 -4 (vader.L / S)
Medium temperatuur -25 ℃ ~ 80 ℃
Openings- en sluitingstijd <35
Spanning AC220V
Installatie methode Niveau

Lichaamsmateriaal: roestvrij staal

Model Diameter (DN)
DYC-JQ25-KF 25
DYC-JQ4O-KF 40

Lichaamsmateriaal: aluminiumlegering

Model Diameter (DN)
DYC-JQ25 25
DYC-JQ32 32
DYC-JQ40 40

Lichaamsmateriaal: koolstofstaal vernikkeld

Model Diameter (DN)
DYC-JQ50 50
DYC-JQ65 65
DYC-JQ80 80
DYC-JQ100 100
DYC-JQ150 150

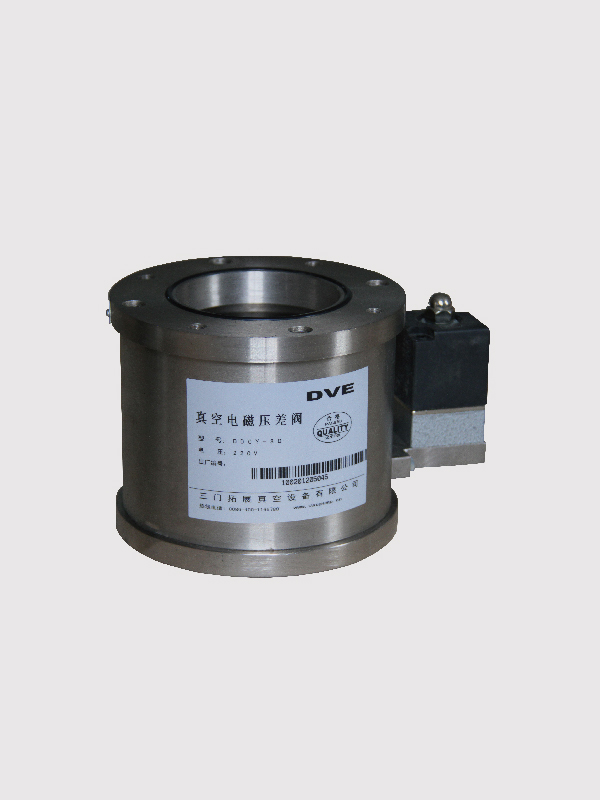

DYC-Q-serie elektromagnetische vacuüm differentiële druk met opblaasventiel

DYC-Q-serie straight-through elektromagnetische vacuüm differentiële drukband-opblaasklep is een nieuw type vacuümklep geïnstalleerd op de luchtinlaat van een mechanische vacuümpomp. Het werkingsprincipe is dat de mechanische pomp en klep op hetzelfde circuit zijn aangesloten. Wanneer de vacuümpomp moet stoppen vanwege werk, of een plotselinge stroomstoring, gebruikt de klep het drukverschil tussen atmosfeer en vacuüm om de klep automatisch te sluiten, de verbindingspomp van de pomp en het vacuümsysteem af te sluiten, het vacuüm te behouden mate van het vacuümsysteem en versterk de lucht naar de vacuümpomp om te voorkomen dat de vacuümpompolie terugkeert naar het vacuümsysteem, wat gunstig is. De vacuümpomp start opnieuw. Wanneer de vacuümpomp opnieuw start, gebruikt de klep de zwaartekracht om de klepplaat automatisch te laten vallen om de klep te openen.
Het toepasselijke werkmedium is lucht en niet-corrosief gas.

Belangrijkste technische prestaties

Toepassingsgebied 10 4 vader ~ 10 -2 vader
Lekkage van de klep <10 -4 (vader.L / S)
Medium temperatuur -25 ℃ ~ 80 ℃
Openings- en sluitingstijd <35
Spanning AC220V
Installatie methode Verticaal

Model Diameter (DN)
DYC-Q25 25
DYC-Q32 32
DYC-Q40 40
DYC-Q50 50
DYC-Q65 65
DYC-Q80 80
DYC-Q100 100
DYC-Q160 160

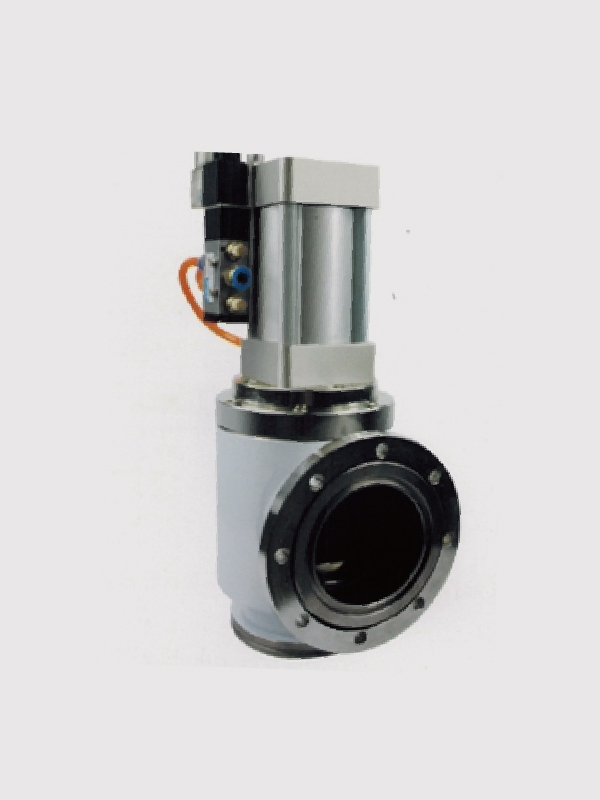

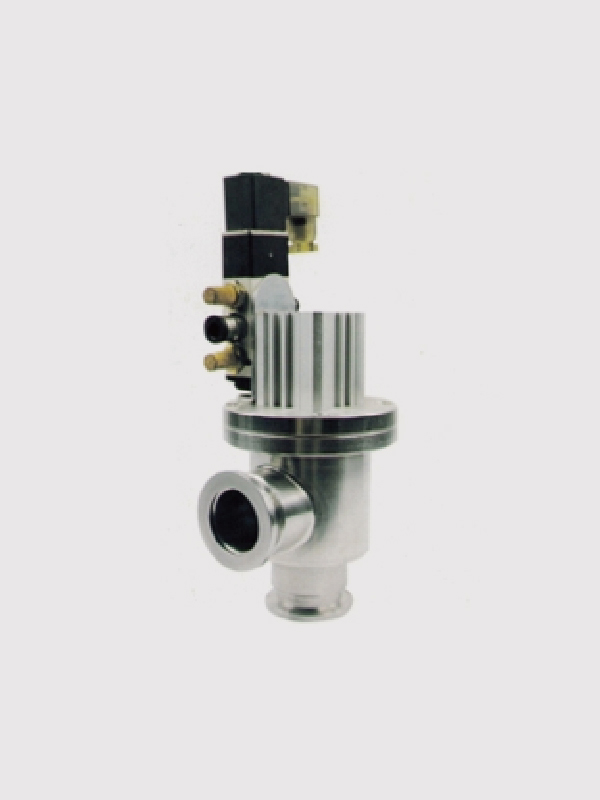

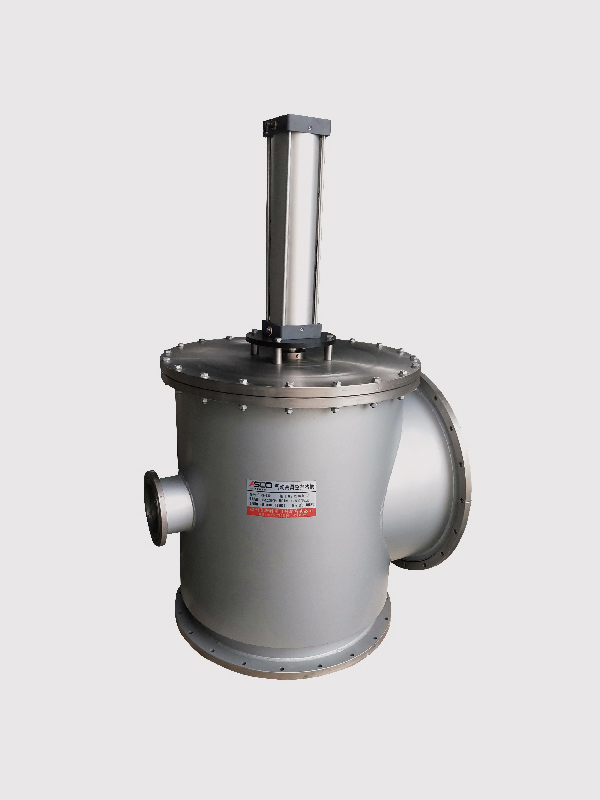

GDQ-J serie hoek-doorlaat type hoog vacuüm elektrische dynamische keerklep

GDQ-J-serie hoekdoorlaat-type hoogvacuüm elektrische dynamische klepventiel wordt aangedreven door perslucht en de richting van het luchtpad wordt geregeld door een solenoïdeklep, die de cilinderzuiger duwt om heen en weer te bewegen en de heen en weer gaande beweging van de klepsteel aandrijft om de klepplaat te openen of te sluiten. Om de vacuümpijpleiding af te sluiten en aan te sluiten, beschikt de klep over stabiel schakelen en hoge stabiliteit. De cilinderconfiguratie kan worden omgekeerd naar één atmosfeer of open in de atmosfeer aan de vacuümzijde. In het bijzonder neemt de asafdichting een balg aan voor een betrouwbaardere afdichting en kan deze lange tijd worden gebruikt. Werk onder frequente schakeltijden.
Het toepasselijke werkmedium is lucht en niet-corrosief gas.

Belangrijkste technische prestaties

Toepassingsgebied (asafdichtingsbalgen) 10 5 vader ~ 10 -6 vader
Toepassingsgebied (asafdichtingsrubber) 10 5 vader ~ 10 -4 vader
Ventiellekkage (asafdichtingsbalgen) <10 -7 (Pa.L / S)
Lekkage van de klep (rubber asafdichting) <10 -5 (Pa.L / S)
Medium temperatuur (afdichtingsmateriaal fluorrubber -30 ℃ ~ 150 ℃
Medium temperatuur (afdichtingsmateriaal nitrilrubber) -25 ℃ ~ 80 ℃
Installatie methode Willekeurig
Spanning AC220V of DC24V
Luchtdruk 0,4 MPa-0,8 MPa
Signaalterugkoppeling Standaard levering: zonder feedbacksignaal Speciale aanduiding: DC / AC5-240V

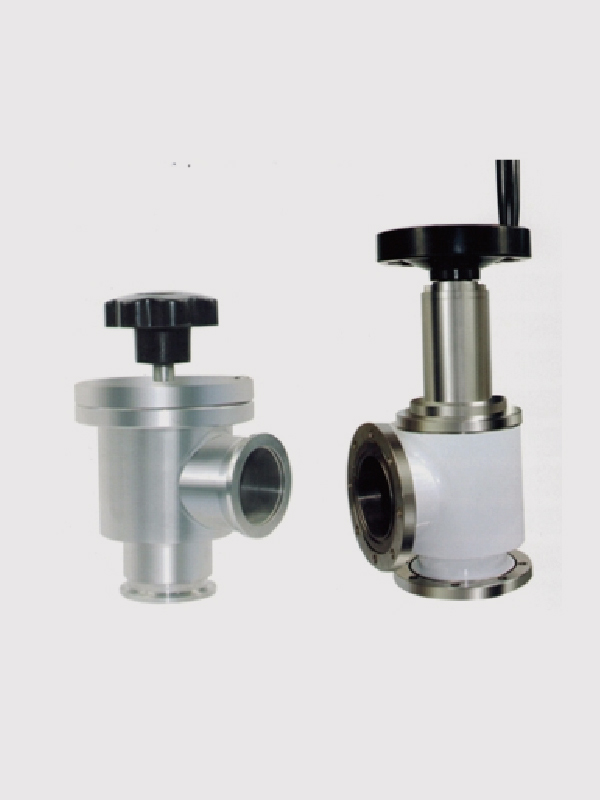

GD-J-serie Hoekdoorlaat-type Handmatige klep voor hoog vacuüm

GD-J-serie hoekdoorlaat hoogvacuüm handmatige klepafsluiter wordt bediend, die wordt gebruikt voor het aansluiten en afsnijden van vacuümpijpleidingen.

Het toepasselijke werkmedium is lucht en niet-corrosief gas.

Belangrijkste technische prestaties

Toepassingsgebied (asafdichtingsbalgen) 10 5 Pa ~ 10 -2 Pa
Toepassingsgebied (asafdichtingsrubber) 10 5 Pa ~ 10 -4 Pa
Ventiellekkage (asafdichtingsbalgen) <10 -7 (Pa.L / S)
Lekkage van de klep (rubber asafdichting) <10 -5 (Pa.L / S)
Medium temperatuur (afdichtingsmateriaal fluorrubber -30 ℃ ~ 150 ℃
Medium temperatuur (afdichtingsmateriaal nitrilrubber) -25 ℃ ~ 80 ℃
Installatie methode Willekeurig

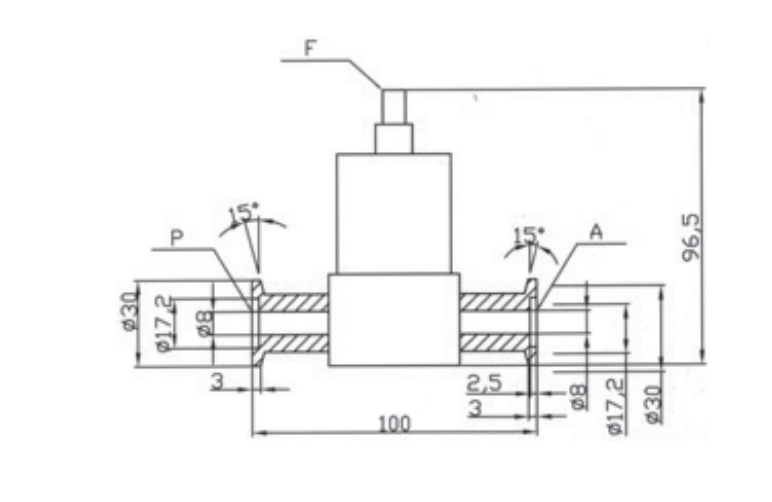

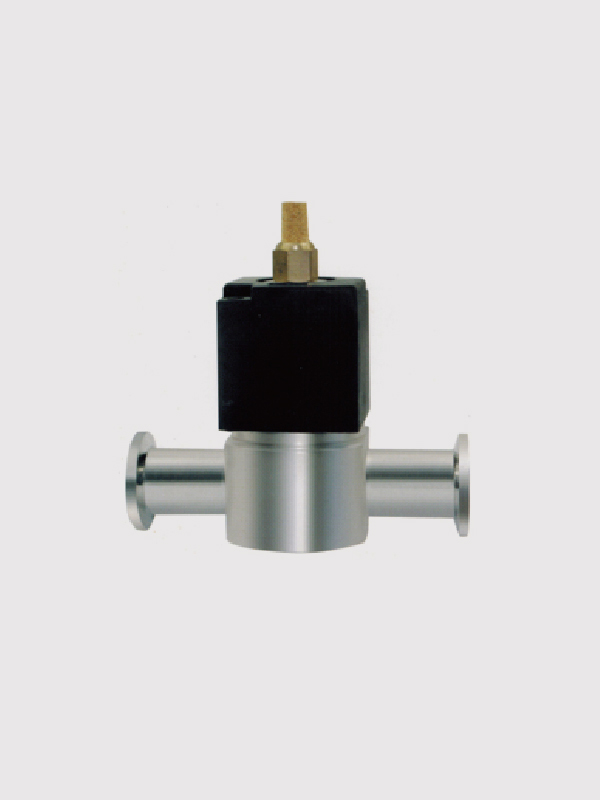

GDC-Q5 type GDC-Q5 serie hoog vacuüm magneetventiel

Het GDC-Q5 hoogvacuüm magneetventiel is aangesloten op het hoog- en laagvacuümsysteem. De klep wordt bekrachtigd en de klepplaat wordt geopend en tegelijkertijd is de gasinlaat gesloten en zijn de P- en A-eindpijpen aangesloten: wanneer de stroom is uitgeschakeld, is de klepplaat gesloten en de P en A uiteinden zijn afgesneden Pijpleidingen om het vacuüm van het systeem te verzekeren, en tegelijkertijd de gasvulpoort te openen en via het F-uiteinde naar de A-zijde op te blazen.
Het GDC-5 hoogvacuüm magneetventiel is aangesloten op het hoog- en laagvacuümsysteem. De klep wordt bekrachtigd en de klepplaat wordt geopend. Het wordt gebruikt om de klepplaat aan te sluiten of te activeren om de luchtstroom van het vacuümsysteem te openen en af ​​te sluiten. Het kan ook worden gebruikt om het vacuümsysteem op te blazen. De klep wordt bekrachtigd en geopend.

Belangrijkste technische prestaties

Toepassingsgebied 10 5 Pa ~ 10 -1 Pa
Lekkage van de klep <10 -5 (Pa.L / S)
Medium temperatuur -25 ℃ ~ 150 ℃
Openings- en sluitingstijd <0,25
Spanning AC220V of DC24V
Installatie methode Willekeurig
Verbindingsmethode GB4982

GI-serie hoogvacuüm vlinderklep

De hoogvacuümvlinderklep van de Gl-serie wordt gebruikt om de vacuümpijpleiding aan te sluiten en af ​​te snijden. Het toepasselijke werkmedium is lucht en niet-corrosief gas.

Belangrijkste technische prestaties

Toepassingsgebied 10 4 Pa ~ 10 -5 Pa
Lekkage van de klep <10 -6 (Pa.L / S)
Medium temperatuur -25 ℃ ~ 80 ℃ Het afdichtingsmateriaal is nitrilrubber
-30 ℃ ~ 150 ℃ Het afdichtingsmateriaal is fluorrubber

Model Diameter (DN)
GI-32 32
GI-40 40
GI-50 50
GI-63 65
GI-80 80
GI-100 100
GI-150 150

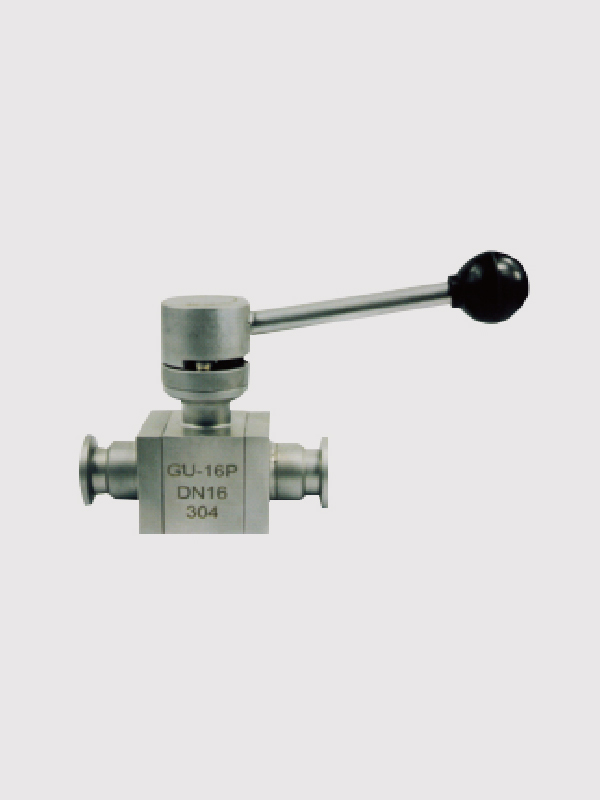

GU-serie vacuüm-kogelkraan

De GU-serie vacuümkogelkraan wordt gebruikt om de vacuümpijpleiding aan te sluiten of af te sluiten of om het debiet aan te passen. De klep is van het rechte type en is afgedicht door een bolvormig oppervlak. Het kan worden gebruikt in vacuüm- of lagedruktoestand en kan op elke positie worden geïnstalleerd.
Het toepasselijke medium is zuur, alkalisch gas of vloeistof.

Belangrijkste technische prestaties

Toepasselijk toepassingsgebied GB / T6070 losse flens Toepasselijk toepassingsgebied GB / T6070 losse flens 10 × 10 5 Pa ~ 10 -4 Pa
Toepasselijke scope GB4982 quick release 2 × 10 5 Pa ~ 10 -4 Pa
Lekkage van de klep <10 -5 (Pa.L / S)
Medium temperatuur -30 ℃ ~ 150 ℃

Model Diameter (DN)
GU-16 16
GU-25 25
GU-32 32
GU-40 40
GU-50 50
GU-63 63
GU-80 80

Model Diameter (DN)
GU-16-KF 16
GU-25-KF 25
GU-40-KF 40

GID-serie elektrische hoogvacuüm vlinderklep

De GID-serie elektrische vlinderklep voor grote hoogte gebruikt een roterende elektrische en elektronisch verstelbare klepaandrijving. Het kan worden bestuurd door een externe stroombron (met behulp van een handmatige indexschakelaar of computerbesturing) of een extern ingangssignaal om de tussenpositiecontrole van de klep te openen en te sluiten, om het doel te bereiken van het aansluiten of afsnijden van de luchtstroom in de vacuümpijpleiding.
Het toepasselijke werkmedium is lucht en niet-corrosief gas.

Belangrijkste technische prestaties

Toepassingsgebied (Pa) 10 5 ~ 1,3 x 10 -5
Lekkage van de klep (Pa.L / S) ≤1,3 × 10 -6
Openings- en sluitingstijd (S) DN≤63 20; 80 ≤ DN = 200 30; DN≤250 48
Medium temperatuur (℃) -25 ~ 80 (het afdichtingsmateriaal is nitrilrubber)
-30 ~ 150 (het afdichtingsmateriaal is fluorrubber)
Flens standaard JB919
Installatie locatie Willekeurig
Besturingsschakeling Standaardfabriek: schakelaartype AC220V / 50Hz
Speciale aanduiding: AC380V; DC24V schakelaar type 4 ~ 20mADC instelbaar type
Signaalterugkoppeling Standaardfabriek: met passief contacttype
Speciale aanduiding: 4 ~ 20mADC instelbaar type

GIQ-serie pneumatische hoogvacuüm vlinderklep

De pneumatische actuator van de GlQ-serie pneumatische hoogvacuüm vlinderkleppen wordt aangedreven door perslucht en maakt gebruik van een roterende elektrische en elektronische regelklepaandrijving. Het kan worden geschakeld door een externe voeding (handmatige indexschakelaar of computerbesturing) of extern ingangssignaal, om de controle van de klep te bereiken die de middelste positie opent en sluit, om het doel te bereiken om de luchtstroom aan te sluiten of af te sluiten in de vacuümpijpleiding.
Het toepasselijke werkmedium is lucht en niet-corrosief gas.

Belangrijkste technische prestaties

Toepassingsgebied (Pa) 10 5 ~ 1,3 x 10 -5
Lekkage van de klep (Pa.L / S) ≤1,3 × 10 -6
Medium temperatuur (℃) -25 ~ 80 (het afdichtingsmateriaal is nitrilrubber)
-30 ~ 150 (het afdichtingsmateriaal is fluorrubber)
Flens standaard 0,4 ~ 0,6
Flens standaard JB919
Installatie locatie Willekeurig
Besturingsschakeling Standaard fabriek: AC220V / 50Hz
Speciale aanduiding: AC110V; DC24V; DC12V, enz.
Signaalterugkoppeling Standaard fabriek: klepstandindicator
Speciale aanduiding: microschakelaar; intelligent 4 ~ 20mA
Signaalterugkoppeling Standaard fabriek: dubbelwerkend
Speciale aanduiding: enkelwerkend (met veerteruggang)
Optioneel normaal open of normaal gesloten
